GJCNC-BMA

Maikling Paglalarawan:

  • Teknikal na Parameter
  • 1. Laki ng Max Busbar: 15 * 140 mm
  • 2. Laki ng Min na Busbar: 3 * 30 * 110 mm
  • 3. Max Torque: 62 Nm
  • 4. Min Diameter ng Ballscrew: ∅32 mm
  • 5. Pitch of Ballscrew: 10mm

Detalye ng Produkto

Pangunahing Pag-configure

detalye ng Produkto

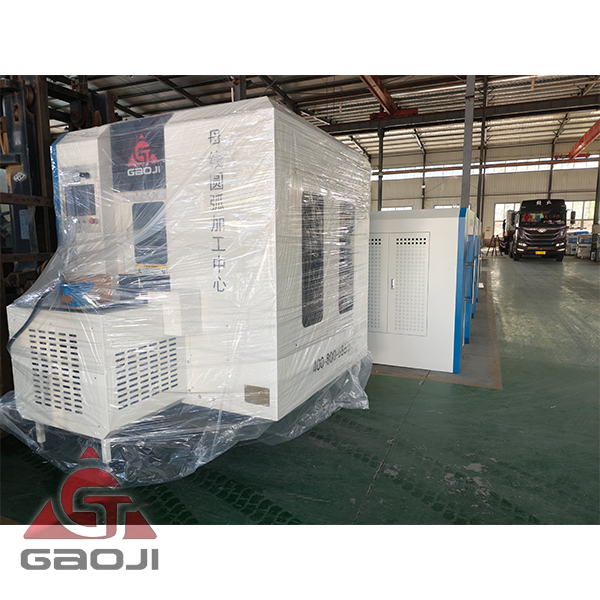

Ang makina ng milling ng busbar ng CNC ay pangunahing gumagana sa paggiling fillet at malaking fillet sa busbar. Awtomatiko nitong binubuo ang code ng programa at inililipat ang code sa kagamitan na nakabatay sa mga kinakailangan sa detalye ng busbar at ang input ng data sa display screen. Ito ay madaling upang mapatakbo at maaaring machine kapaki-pakinabang busbar arc na may magandang hitsura.

Kalamangan

Ang makina na ito ay ginagamit upang isagawa ang sectional arc machining para sa mga busbar head na may H≤3-15mm, w≤140mm at L≥280mm.

Ang ulo ng bar ay mai-machine sa hugis na may nakapirming istraktura.

Ang mga clamp ay gumagamit ng teknolohiyang awtomatikong nakasentro upang maipindot nang mas mahusay ang pagpindot sa ulo papunta sa puwersang nagdadala ng punto.

Ang isang tagasunod ay ginagamit sa pagpindot sa ulo upang ma-secure ang katatagan ng workpiece, na nagbibigay ng isang mas mahusay na epekto sa ibabaw ng machining.

Ang karaniwang may-ari ng tool na BT40 ng mundo ay ginagamit para sa madaling kapalit ng talim, pinong higpit at mataas na kawastuhan.

Ang machine na ito ay nagpatibay ng mga high-precision ball turnilyo at mga linear na gabay. Napili ng mabibigat na karga na riles ng gabay na may sukat ay napili upang mag-alok ng mas mahusay na tigas ng buong makina, babaan ang panginginig at ingay, pagbutihin ang kalidad ng workpiece at matiyak ang mataas na kawastuhan at kahusayan.

Paggamit ng mga bahagi ng mga tatak na sikat sa bansa at sa mundo, ang makina na ito ay may mahabang buhay sa serbisyo at maaaring magagarantiyahan ng mataas na kalidad.

Ang program na ginamit sa machine na ito ay ang naka-embed na awtomatikong software ng software ng graphics na binuo ng aming kumpanya, na napagtatanto ang awtomatiko sa pagprogram. Ang operator ay hindi kailangang maunawaan ang iba't ibang mga code, ni hindi niya kailangang malaman kung paano patakbuhin ang tradisyunal na sentro ng machining. Ang operator ay kailangang maglagay lamang ng maraming mga parameter sa pamamagitan ng pag-refer sa mga graphic, at ang kagamitan ay awtomatikong bubuo ng mga machine code. Tumatagal ng mas maikling oras kaysa sa manu-manong pagprograma at inaalis ang potensyal na error sa code na dulot ng manu-manong pagprograma.

Ang makina ng busbar sa makina na ito ay maayos ang hitsura, nang walang pagdiskarga, na nagpapakipot ng laki ng gabinete upang makatipid ng puwang at kapansin-pansin na binabawasan ang pagkonsumo ng tanso.


  • Nakaraan:
  • Susunod:

  • Pag-configure

    Dimensyon (mm) Timbang (kg) Paggawa ng Laki ng Talaan (mm) Pinagmulan ng Air (Mpa) Kabuuang Lakas (kw)
    2500 * 2000 3300 350 * 900 0.5 ~ 0.9 11.5

    Mga Parameter na Teknikal

    Moter Power (kw) 7.5 Servo Power (kw) 2 * 1.3 Max Torpue (Nm) 62
    Modelong Hawak ng Tool BT40 Tool Diameter (mm) 100 Bilis ng Spindle (RPM) 1000
    Materyal na Lapad (mm) 30 ~ 140  Haba ng Min ng Materyal (mm) 110 Kapal ng Materyal (mm) 3 ~ 15
    X-Axis Stoke (mm) 250 Y-Axis Stoke (mm) 350 Bilis ng Posisyon ng Mabilis (mm / min) 1500
    Pitch of Ballscrew (mm) 10 Katumpakan ng Posisyon (mm) 0.03 Bilis ng Pagpapakain (mm / min) 1200
